Pair Distribution Functions (PDF) pipeline#

简介#

此项目是面向先进光源 HEPS 的数据处理软件框架 Daisy 的学科应用示范之一，主要服务于B1、B3、B6、B9等线站，项目主页位于 Daisy-PDF。

版本#

v1.0，目前仅具备用于测试的基本功能，很可能有 bug 存在，欢迎各位提出意见、建议和批评指正。

技术路线#

Docker+JupyterLab，Client-Server mode。

数据处理流程#

主要为原数据积分和获取 PDF 函数两大步骤。具体如下图所示，

Flowchart

界面入口#

网站页面#

目前开放了 hepscs 平台，仅用于 HEPS 前期开发、测试，用户需要：

  1. 申请注册高能所 SSO （单点登录）账号

  2. 申请集群账号并加入 HEPSBL 用户组

  3. 使用所外网络访问时，可能 还需要高能所提供的 VPN

以下均以 Firefox 浏览器上的 hepcs 为例，不同浏览器可能字体、布局略有区别；登录后的界面如下：

Main

按上图中的顺序提示，先选择 PDF 应用所属镜像 daisydev，然后点击下方的长按钮，约几秒后便可进入计算环境。

Jupyterlab Launcher页面#

进入计算环境后，整体的界面如下所示，

Jupyterlab

其中，标记为1的红色虚线框内，是文件浏览器部分，默认展示的是用户目录下的文件内容，因此不同用户，此处的内容也是不同的；标记为2的红色虚线框内，是主界面 Launcher 中需要我们关注的部分，后续随着应用、软件等的开发，此处会不断调整和丰富。

  1. 点击第一个含有 PDF 字样的图标即可进入到 Daisy-PDF 的主界面

  2. 点击最下方 Daisy Doc 则进入 Daisy 的文档，里面含有本文档的最新版内容

主界面基本布局#

点击 PDF 图标进入到 Daisy-PDF 的主界面（根据网络情况，大约等待几秒钟）后，主界面如图，

MainFrame

从上到下共三部分：

  1. 子项目图标和标题

  2. 含有三个 tab 页的主体

  3. 版权信息

分界面功能介绍#

pipeline（进入后的默认tab）#

本分页面是 Daisy-PDF 的主体，如名所示，是配置和运行整个数据处理流程的流水线。

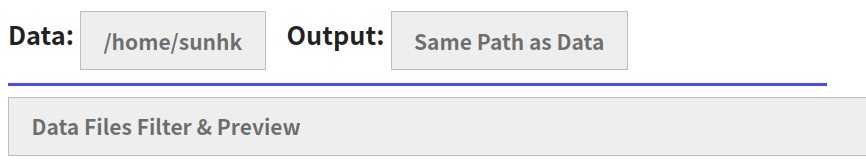

  1. 界面中最上方的部分，是选择衍射数据所在路径/位置和数据处理结果输出路径/位置的地方，如下图所示；并且，为了方便用户的选择，下方提供了用于数据图像 预览 和 过滤 的功能，经过过滤后的文件将被用于后续的处理。

data_output

  • 本项目所有的 文件（夹） 选择界面遵循同样的使用逻辑，单击后如下图所示，文件夹单击进入，点击上方第二项**<Parent Folder>**则是退回到上级文件夹；

    path_selector

    如果想选择当前的目录，点击第一项**<Choose Folder>**，展开的下拉框会自动收回，并且页面上会出现一个绿色的原点表示已选择，如下图。

    PS: BSRF上3W1线站的PDF数据位于 /hepsfs/public_database/3w1pdf/ 路径下。

    path_selected

    结果输出位置默认是和数据文件相同，但强烈建议选择更合适的文件夹。

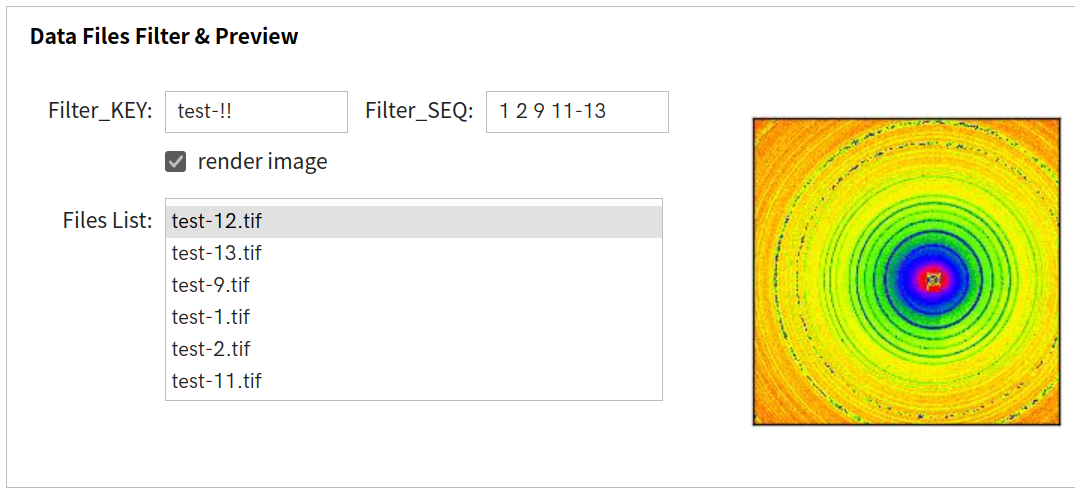

  • 数据文件的预览和过滤/筛选如下图所示，过滤的功能分为两部分，左侧是最常见的关键词过滤；

    右侧的功能则是：考虑到线站上往往同一样品会测量非常多组，然后命名常以数字顺序结尾。假设用户只想处理其中部分的文件，则可在这里填上相应的序列数字或者连续区间。比如第3号到第11号，只需输入3-11；

    需要注意的是：使用这一功能，需要在左侧填入 !! 作为序列数字的占位符，用以表示序列和关键词的位置关系。

    当用户使用过滤功能后，仅过滤后的文件会被用于后续处理，这一点请特别注意！

    选择下方相应的文件，即可预览，由于有些数据文件在纯的灰度展示下难以分辨，所以默认开启了渲染。

    data_pf

  1. 界面的中间部分，如下图所示，是 配置文件 选择的地方，包括用于积分的 poni 或 json 文件和用于获取 PDF 函数的 cfg 文件。

    这里的文件选择器没有了**<Choose Folder>**选项，文件选好后，点击即可选定。

    对于不同的选择器，我们也提供了按文件的后缀名自动过滤的功能，方便用户选取相应的配置文件。例如选 cfg 文件时，选择器只会展示当前文件夹下的以cfg为文件扩展名的文件供用户选择。

    conf_select

  2. 下方的第三部分则面向高级用户，允许其对积分或者获取 PDF 的配置参数进行额外的设置，优先级高于配置文件。

    extra_intg

    extra_cfg

  3. 最下方的部分是 运行/停止 按钮和结果展示。

    点击 Run 按钮即可以CPU多核的形式并行进行加速计算，这对于多数据文件的处理是很高效的。

    execute

integarte 积分#

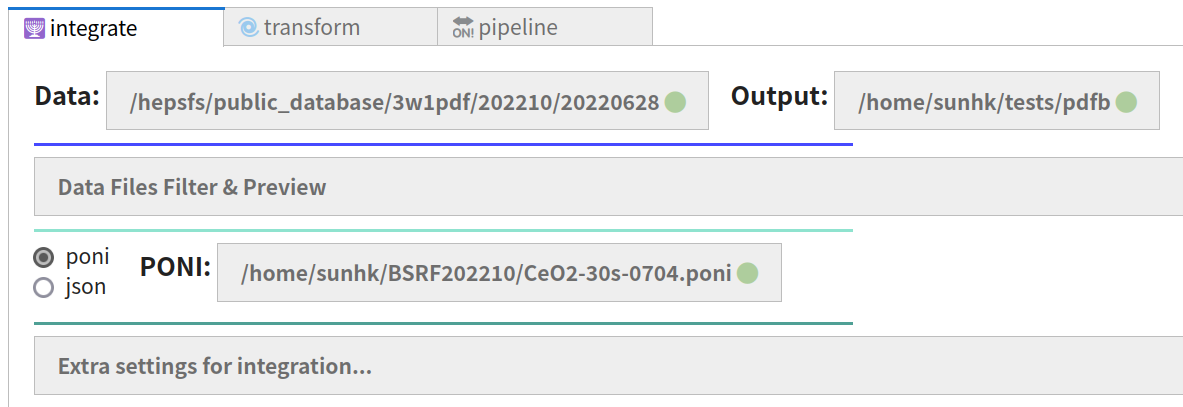

积分部分，仅包括衍射数据文件的批量积分功能，详细的使用说明已经包含在 pipeline 一节中。

integ

transform 获取PDF#

获取 PDF 部分，仅包括将积分后的文件（.chi）计算得到相应的 PDF 文件，目前支持4种输出类型 [gr, iq, fq, sq]，详细的使用说明已经包含在 pipeline 一节中。

trans

后续开发计划#

界面层面#

  1. 衍射数据预览功能加强，包括局部放大、多种渲染器支持等

  2. 参数设置更全面且支持生成配置文件

  3. (待补充 –>)

功能层面#

  1. masking功能实现

  2. mapping plot

  3. PDF寻峰

  4. (待补充 –>)
